Desmontando o PlayStation 5 Pro: uma visão interna do mais avançado console PlayStation até hoje

O console PlayStation 5 Pro (o console PlayStation mais inovador até hoje) leva as experiências de jogo a um novo nível com recursos como GPU aprimorada, Ray Tracing avançado e a Super-resolução Espectral do PlayStation (PSSR), uma resolução aprimorada por IA que oferece imagens extremamente nítidas com altas taxas de frames. Hoje vamos conhecer um pouco mais da arquitetura interna do console, com os engenheiros da Sony Shinya Tsuchida, Chefe de Design Mecânico do PS5 Pro, e Shinya Hiromitsu, Chefe de Design Elétrico do PS5 Pro, compartilhando uma visão detalhada da tecnologia inovadora e da filosofia de design do console.

*Neste artigo, chamamos o modelo do PlayStation 5 lançado em 2020 de “PS5 original”, o PS5 lançado em 2023 de “PS5 atual” e o PS5 Pro lançado em 2024 de “PS5 Pro”.

*Não tente fazer isto em casa. Há risco de incêndio, exposição a choque elétrico e outras lesões. Desmontar seu console invalidará a garantia do fabricante.

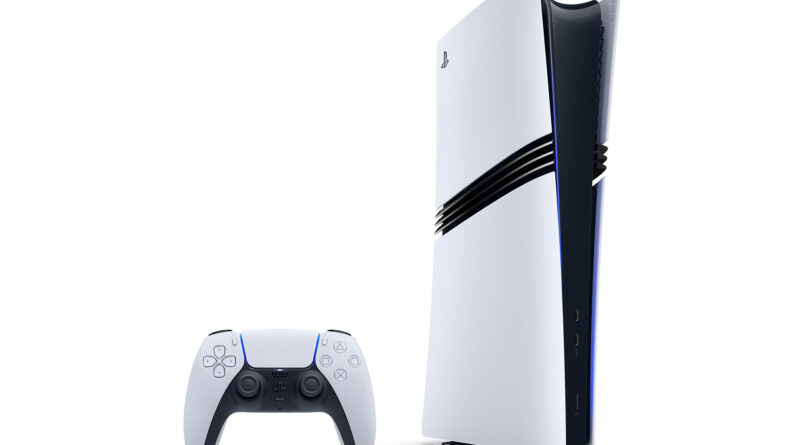

Um design externo com três linhas horizontais características

Tsuchida: Antes de começarmos a desmontagem, vou falar sobre o design externo do PS5 Pro. O PS5 Pro é um console de alto desempenho, então ele precisa de mais ar para o resfriamento. As três fendas características são os novos caminhos de fluxo de ar que não estavam presentes no PS5 original nem no PS5 atual. Esse design foi concebido ao longo de extensas discussões entre os engenheiros e os designers. Na equipe de engenharia, chamamos essas fendas de “lâminas”. As fendas melhoram o fluxo de ar e funcionam como um elemento de design.

Aletas do tipo “louver” entre a unidade principal e a tampa ajudam a deixar o console mais silencioso

Tsuchida: Dentro do PS5 Pro, há uma estrutura chamada “louver” que fica entre a unidade principal e a tampa e parece uma série de lâminas ou barbatanas. Além de compor o design, ela evita que parte do ruído do ventilador escape do console em direção à parte da frente. Como a maioria dos usuários joga de frente para a dianteira do console, projetamos o sistema dessa forma para dificultar que o barulho do ventilador alcance os jogadores.

Mudanças na traseira para um fluxo de ar mais eficiente

Tsuchida: Agora vamos dar uma olhada na parte traseira do console. Nós damos importância aos tipos e à distribuição das portas de entrada e saída. Como o botão de alimentação é algo que todo mundo usa, nossas equipes de design ao longo do tempo concordaram que é melhor ele ficar na parte inferior, e não no topo, quando o console é posicionado na vertical. Por outro lado, as portas HDMI, LAN e USB estão posicionadas um pouco mais acima em comparação com o PS5 atual. O motivo é que a placa-mãe do PS5 Pro tem um design de circuito de alta densidade, e o posicionamento das portas foi ajustado para acomodar essa mudança.

A superfície de ventilação (ventilação de exaustão) também é maior em comparação com os outros modelos do PS5, e o ar entra e sai pelas superfícies traseiras e inferiores. O tamanho das ventilações de exaustão de entrada e saída é importante para a eficácia, e nós sabíamos com base em pesquisa preliminar que elas precisavam ser maiores que as do PS5 atual. Decidimos o tamanho depois de conversar com a equipe de design.

Começa a desmontagem

Tsuchida: Vamos começar a desmontagem. Na parte superior, como nos modelos anteriores do PS5, temos um coletor de pó para fins de limpeza. Na parte inferior, há um compartimento SSD M.2, um conector da unidade de disco e uma porta para inserir uma bateria de célula tipo moeda.

Tsuchida: O parafuso que segura a bateria foi projetado para permanecer preso à capa da bateria, evitando perda ou ingestão acidental, o que é um recurso de segurança minucioso.

Um novo ventilador que aumenta o fluxo de ar silenciosamente

Tsuchida: Depois de desconectar os cabos do ventilador, agora podemos remover as pás e a carcaça interna. Também estou removendo o próprio ventilador. Como eu disse antes, o PS5 Pro exige mais ar para o resfriamento, e o ventilador foi projetado para gerar o fluxo de ar com mais eficiência. O tamanho total do ventilador também excede o do modelo atual do PS5.

Tsuchida: Os dois ventiladores têm o mesmo número de pás, mas nossas equipes redesenharam o formato da pá para aumentar a otimização. Olhando com atenção, é possível ver que há pás menores entre cada pá. De forma geral, se um ventilador tem uma boa eficiência de fluxo de ar, o desempenho dele é considerado superior. No entanto, nós projetamos nossos ventiladores para fazer mais que isso: queríamos que eles produzissem mais ar, mas de maneira “silenciosa”. Em geral, é considerado aceitável que ventiladores que geram maior fluxo de ar sejam mais ruidosos, mas isso não é verdade quando se trata de consoles, porque o ruído pode prejudicar a experiência de jogo. Eu acho que essa filosofia de design dos consoles PlayStation é única.



Parafusos para suprimir a interferência eletromagnética

Tsuchida: Agora vamos remover o protetor metálico que fica mais no fundo do gabinete. O protetor é preso à placa-mãe com muitos parafusos, e há um motivo para isso. A maioria dos componentes na placa-mãe gera interferência eletromagnética. Como esse ruído pode interferir com dispositivos eletrônicos próximos, como smartphones, e potencialmente prejudicar o funcionamento deles, precisamos suprimir a quantidade de emissões eletromagnéticas para ficar abaixo de um determinado limite. Os parafusos que prendem o protetor estão posicionados de forma estratégica para reduzir a interferência eletromagnética.



Uma placa-mãe evoluída que oferece uma experiência de jogo superior

Tsuchida: Depois de remover os protetores superiores e inferiores, chegamos à placa-mãe do PS5 Pro. Uma característica dos consoles PS5 é que eles usam metal líquido com excelente condutividade térmica para o TIM (material de interface térmica) do processador principal. Antes de entrarmos em detalhes, vou dar algumas explicações usando uma placa que ainda não recebeu o metal líquido.

A placa-mãe do PS5 Pro é maior que a do PS5 atual. A placa do modelo atual do PS5 é curvada onde fica o ventilador, mas o PS5 Pro tem uma placa maior devido ao maior número de circuitos necessários para atingir o desempenho aprimorado do PS5 Pro, o que levou à troca de posição do ventilador. Como eu disse antes, a localização das portas de entrada e saída na parte traseira da unidade também é diferente.

Hiromitsu: O SoC (sistema em um chip) é o chip grande no centro da placa. Esse chip lida com a renderização de gráficos de alta resolução e alta taxa de frames, incluindo a Super-resolução Espectral do PlayStation (PSSR), que usa resolução aprimorada por IA para uma experiência de jogo de altíssima definição. Para maximizar o desempenho do SoC, as linhas de distribuição de potência também foram aprimoradas em comparação com o PS5 atual.

Além disso, a placa do PS5 Pro tem mais camadas que a do PS5 atual. Se observarmos a superfície da placa-mãe do modelo atual do PS5 com atenção, vemos as trilhas que conectam o SoC e a RAM. No entanto, na placa do PS5 Pro, as trilhas são quase invisíveis na superfície. Isso acontece porque a placa-mãe do PS5 Pro foi projetada com camadas internas adicionais, o que permite que as trilhas de sinal atravessem as camadas internas de forma mais eficiente, obtendo um desempenho de memória ainda mais rápido.

Agora vamos comparar o lado traseiro das placas-mãe. A principal diferença visível é que o número de RAMs posicionadas ao redor do SoC aumentou de oito para nove. Todos os PS5 até o PS5 atual eram equipados com oito chips de memória GDDR6 de alta velocidade, que lidavam com a renderização de alta velocidade dos jogos e o processamento de baixa velocidade do restante do sistema operacional. No PS5 Pro, adicionamos uma nona memória DDR5 que é dedicada ao processamento mais lento, enquanto as oito memórias GDDR6 restantes lidam com toda a renderização de alta velocidade necessária para jogar. As próprias RAMs GDDR6 também foram aprimoradas e são mais rápidas do que as equipadas nos modelos anteriores do PS5.

O uso inovador do metal líquido tornou-se uma tecnologia fundamental que foi mantida nos modelos subsequentes do PS5.

Tsuchida: Usar metal líquido como o TIM no PS5 original foi um grande desafio na época. Como o metal líquido tem uma capacidade de resfriamento muito superior às dos TIMs convencionais, nós o adotamos depois de realizar vários testes para garantir que era seguro.

Passamos bastante tempo fazendo pesquisas sobre isolamento quando estávamos projetando o PS5 original. A estrutura básica continua a mesma no PS5 Pro, mas fizemos algumas melhorias adicionando pequenos sulcos em que o metal líquido é aplicado para estabilizar o efeito de resfriamento. Quando estávamos pesquisando para o PS5 original, nós antecipamos que os semicondutores continuariam a evoluir e ficar mais densos, então pensamos que a tecnologia do metal líquido se tornaria crucial. Acabamos tendo razão, e ela foi fundamental ao projetar o PS5 Pro.

Desenvolvendo uma unidade de fonte de alimentação maior com mais potência

Hiromitsu: Esta é a unidade de fonte de alimentação. O PS5 Pro é maior e gera cerca de 48 W a mais que o PS5 atual. As unidades de fonte de alimentação curvas foram cuidadosamente projetadas para cada versão do PS5 para se encaixarem perfeitamente no chassi. Uma curiosidade interessante é que a unidade tem “Sony Interactive Entertainment” gravado perto da parte inferior, ajudando a identificar qual é o lado de cima e qual é o de baixo. É claro que isso não fica imediatamente visível para o consumidor, mas é um pequeno detalhe que indica a orientação correta quando o console está na vertical.

Um dissipador de calor posicionado com perfeição

Tsuchida: A tubulação de calor é feita de cobre. Os componentes prateados do dissipador de calor são feitos de alumínio para dissipar o calor, e o restante das peças cinzas é feito de aço.

O dissipador de calor do PS5 Pro tem mais tubos de calor porque o console exige mais potência para sustentar seu alto desempenho. A tubulação de calor fica ao lado do SoC, e as aletas que transferem o calor dos tubos são divididas em duas seções. As capacidades de resfriamento de um dissipador de calor variam muito dependendo do posicionamento dele, então nos esforçamos muito para encontrar o layout perfeito.

Adoção do Wi-Fi 7 para uma conectividade ainda mais rápida

Hiromitsu: Na parte superior da placa-mãe, temos o módulo Wi-Fi 7. O Wi-Fi 7 é um novo padrão lançado em 2024. Nós escolhemos adotá-lo para o PS5 Pro com base no alto desempenho e no potencial futuro.

Durante o desenvolvimento do PS5 Pro, o Wi-Fi 7 ainda não havia sido lançado oficialmente, o que tornou o processo de validação muito desafiador. Mas ficamos felizes que conseguimos ser pioneiros ao adotá-lo no console quando obtivemos a certificação a tempo do lançamento nas regiões com suporte para Wi-Fi 7.

E isso é tudo! Esperamos que você tenha gostado de saber mais sobre a arquitetura interna do PS5 Pro. Todos os componentes funcionam em conjunto e em harmonia para dar vida aos recursos inovadores do console, como os gráficos impressionantes e a jogabilidade fluida.
